泰和安JTW-ZDM-TX3110A點型感溫火災探測器接線安裝技術

1 概述

JTW-ZDM-TX3110A點型感溫火災探測器(A2R)（以下簡稱感溫探測器）。本產品采用先進的單片機技術，根據多種先進的火災判據，可以準確快速的探測環境溫度的變化，準確及時的確定火災并進行報警。

本產品外形設計美觀、安裝使用方便可靠。適用于賓館、飯店、機房、銀行、商場、博物館、圖書館、辦公樓、倉庫等場所。

2 特點

2.1 采用軟硬件濾波，提高了感溫探測器的抗干擾能力

2.2 二總線制，無極性

2.3 先進的電子編碼技術，提高了編碼的靈活性

2.4 PCB 板全密封防護工藝

2.5 采用高靈敏度熱敏元件提高了感溫探測器對溫度變化的響應速度

3 技術參數

3.1 工作電壓：總線 15-28V 脈沖電壓

3.2 工作電流：

3.2.1 總線靜態電流： ≤0.3mA

3.2.2 總線報警電流： ≤2.8mA

3.3 線制：采用二線制總線（無極性）

3.4 編碼方式：電子編碼

3.5 感溫探測器的狀態指示：

3.5.1 正常監視狀態 ：LED 燈周期性地閃亮

3.5.2 火警狀態 ：LED 燈常亮

3.5.3 故障狀態 ：LED 燈常滅或無規律閃亮

3.6 使用環境：溫度-10℃～+50℃ 相對濕度≤95％RH，不凝露

3.7 顏色：米黃色

3.8 重量：約 75g

3.9 執行標準：GB 4716-2005

4 結構特征與工作原理

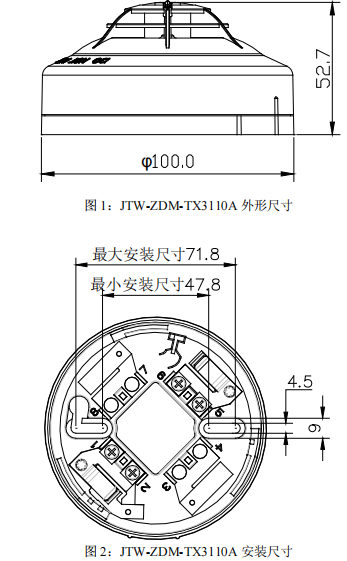

4.1 感溫探測器的外形尺寸及安裝尺寸示意圖如圖 1、圖 2 所示

4.2 工作原理

本產品采用負溫度系數的熱敏電阻，當溫度升高時，熱敏電阻阻值降低，電壓隨阻值變

化，當電壓值超過門限電壓時發出報警信號，并通過回碼電路將報警信息傳送給控制器，實

現報警。

5 安裝與布線

警告：安裝感溫探測器之前，請將控制器關機或斷開該回路電源，并確認全部底座已安裝牢靠。

5.1 安裝方法

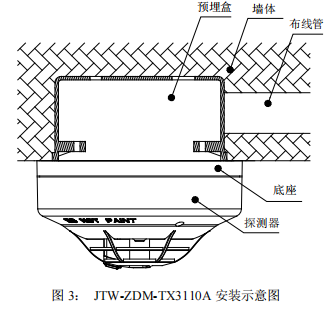

感溫探測器安裝如圖 3 所示

預埋盒可采用 86H50 型標準預埋盒；安裝時將感溫探測器上的突起標識對準底座上的突起標識，

輕輕按順時針?lè)较蛐D(zhuǎn)，即可將感溫探測器安裝在底座上。

5.2 布線要求：總線(BUS)采用 RVS-2×1.0 mm2 或 1.5 mm2線；穿金屬管（線槽）或阻燃 PVC 管敷設。

5.3 接線說明

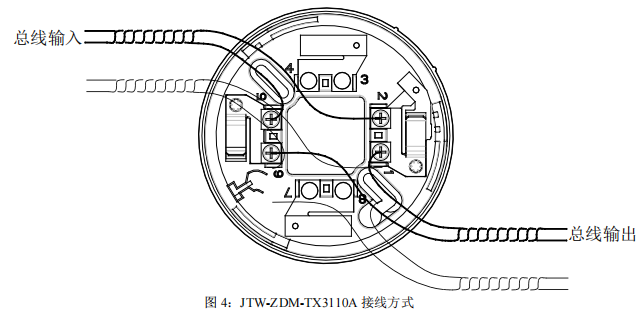

接線方式如圖 4 所示

6 使用和操作

編碼操作：利用本公司的手持編碼器 TX6932 進行現場編碼，編碼時將編碼器的兩個夾子分別與總線兩個端子連接，打開手持編碼器電源，輸入要寫入的地址碼（地址碼范圍必須是：1－242，同一回路的地址碼 ），按下“寫”鍵，如果編碼成功，在發送完地址碼后，液晶屏上將會顯示“編碼成功”，如果編碼失敗，編碼器在發送完地址碼后，液晶屏上會顯示“編碼失敗”以提示編碼失敗。

編碼的詳細步驟和方法請參見《TX6932 手持編碼器使用說明書》。

7 搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行，裝卸過程要輕拿輕放，防止碰撞損壞。存儲環境應保持通風、干燥，切忌露天存放。

8 注意事項

8.1 隨感溫探測器附帶的塑料件為防塵罩，在現場安裝后及未開通驗收前，請勿過早摘除，以免

感溫探測器受到污染。

8.2 如果感溫探測器在長期運行后報故障，應首先檢查感溫探測器是否受到損壞，或是否安裝位

置有了不應有的變化，然后再考慮感溫探測器的其他故障。

8.3 值班人員應熟練掌握設備的操作程序，不得誤操作。

8.4 感溫探測器為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

8.5 每隔半年應對感溫探測器進行一次報警功能測試。

8.6 房間進行裝修、粉刷施工時，請務必裝上防塵罩，以免感溫探測器受到灰塵污染。
