泰和安JTY-GM-TX3100A/JTY-GM-TX3100B點型光電感煙火災探測器

1 概述

JTY-GM-TX3100A/JTY-GM-TX3100B點型光電感煙火災探測器（以下簡稱感煙探測器）。本產品采用性能卓越的單片機(MCU)，通過單片機內部固化的運算程序來完成對外界環境參數變化的補償和火警判斷。本產品適用于賓館、飯店、機房、銀行、商場、倉庫、博物館、圖書館、辦公樓等場所。

2 特點

2.1 自動補償功能，對于一定程度上因為外部環境（溫度、濕度、灰塵、靜電等）因素的變化而

引起的性能漂移，可自動進行補償，提高了感煙探測器的可靠性。

2.2 感煙探測器可準確判斷 24 小時內發生的慢性火災 。

2.3 智能判斷，清洗預報功能。

2.4 采用軟硬件濾波，提高了感煙探測器的抗干擾能力。

2.5 二線制總線，無極性。

2.6 具有電子編碼功能。

2.7 具有兩種響應模式（通常稱其為算法）

模式 1：快速響應模式，在此模式下，當連續 3 次以上檢測到煙的濃度超過報警門限值時，

立即報警，此模式適用于系統調試安裝階段或者是系統測試階段；

模式 2：智能響應模式，有利于準確判斷火災報警信號，減少誤報警。

2.8 PCB 板全密封防護工藝。

3 技術參數

3.1 工作電壓：總線 15-28V（脈沖電壓）

3.2 工作電流：

3.2.1 總線靜態電流：≤0.3mA

3.2.2 總線報警電流：≤2.8mA

3.3 線制：采用二線制總線（無極性）

3.4 編碼方式：電子編碼

3.5 感煙探測器的狀態指示：

3.5.1 正常監視狀態：LED 燈周期性地閃亮

3.5.2 火警狀態：LED 燈常亮

3.5.3 故障狀態：LED 燈常滅或者無規律閃亮。

3.6 使用環境：溫度-10℃～+55℃ ，相對濕度≤95%RH，不凝露

3.7 顏色：米黃色

3.8 重量：約 80g

3.9 執行標準：GB 4715-2005

4 結構特征與工作原理

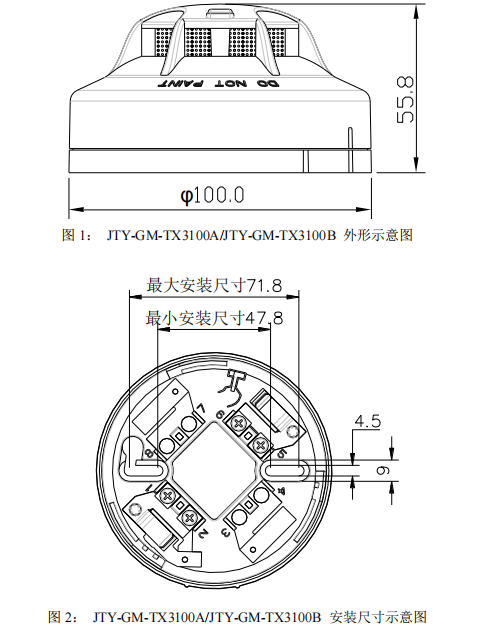

4.1 感煙探測器的外形尺寸及安裝尺寸示意圖如圖 1、圖 2 所示

4.2 工作原理

本產品主要采用紅外散射原理來探測火災。一對二級管（紅外發射、接收二極管）安裝在黑體

中，在無煙環境下，紅外接收管幾乎接收不到信號，當火災發生時，會有煙霧進入迷宮，由于煙霧對光線的散射作用，使紅外接收管接收到一個較弱的信號，利用放大電路對該信號進行 200—400倍的放大，觸發電路對放大后的信號進行閾值判別，若達到報警門限，則使 LED 燈常亮，并通過回碼電路將報警信息傳給控制器，實現報警。

5 安裝與布線

警告：安裝感煙探測器之前，請將控制器關機或斷開該回路電源，并確認全部底座已安裝牢靠。

5.1 安裝方法

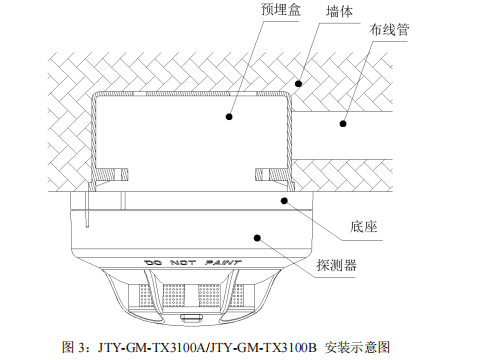

感煙探測器安裝示意圖如圖 3 所示

預埋盒可采用 86H50 型標準預埋盒；安裝時將感煙探測器底部突起標記對應底座上突起標記

順時針旋轉，即可將感煙探測器安裝在底座上。

5.2 布線要求：總線(BUS)連接線采用 RVS-2×1.0 mm2或 1.5 mm2線；穿過金屬管（線槽）或阻燃 PVC 管進行敷設。

5.3 接線說明

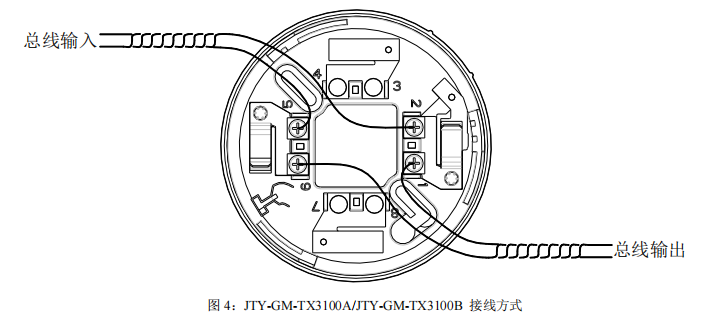

接線方式如圖 4 所示

6 使用和操作

編碼操作：利用本公司的手持編碼器 TX6932 進行現場編碼，編碼時將編碼器的兩個夾子分別與兩個總線端子連接，打開手持編碼器開關，輸入要寫入的地址碼（地址碼范圍必須是：1－242，同一回路的地址碼 ），按下“寫”鍵，如果編碼成功，在發送完地址碼后，液晶屏上將會顯示“編碼成功”，如果編碼失敗，則在發送完地址碼后，顯示“編碼失敗”以提示編碼失敗。

編碼的詳細步驟和方法請參見《TX6932 手持編碼器使用說明書》。

7 搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行，裝卸過程要輕拿輕放，防止碰撞損壞。存儲環境應保持通風、干燥，切忌露天存放。

8 注意事項

8.1 隨感煙探測器附帶的塑料防塵罩，在現場安裝后及未開通驗收前，請勿摘除，以免探測器受

到污染。

8.2 感煙探測器為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

8.3 每隔半年應對感煙探測器進行一次報警功能測試。

8.4 房間進行裝修、粉刷施工時，請務必裝上防塵罩，以免感煙探測器受到灰塵污染。
