泰和安JTY-GM-TX3100D點型光電感煙火災探測器接線安裝技術

一、 概述

JTY-GM-TX3100D點型光電感煙火災探測器（以下簡稱探測器），本產品內置高性能高集成

微處理器，內嵌智能軟件算法，采用紅外光、藍光雙波長煙霧傳感器實時進行煙霧探測。本產

品外型設計美觀、安裝方便可靠，與我司火災報警控制器配接使用，適用于賓館、飯店、機房、

銀行、商場、倉庫、博物館、圖書館、辦公樓等場所。

二、 特點

1.雙向、雙波長散射技術，誤報率低

2.全集成芯片設計，抗干擾能力強

3.一體式注塑防蟲網，防蟲能力強

4.智能補償算法，靈敏度穩定

5.內置數字化協議，通訊響應時間短

6.靈敏度可調，適應能力強

三、 技術參數

1.工作電壓：DC24V(15V-28V)

2.工作電流：

1）總線靜態電流：≤0.3mA

2）總線報警電流：≤0.7mA

3.線制：采用二線制總線（無極性）

4.編碼方式：電子編碼

5.指示燈：巡檢時紅色 LED 周期性閃爍（約 6s），火警時紅色 LED 常亮

故障時黃色 LED

6.使用環境：溫度-10℃～50℃，相對濕度≤95%RH，不凝露

7.顏色：米黃色

8.重量：約 82g（含底座）

9.執行標準：GB 4715-2005

四、 外觀尺寸和工作原理

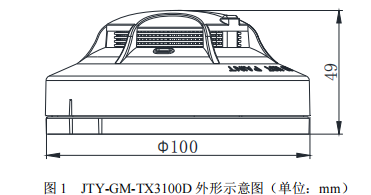

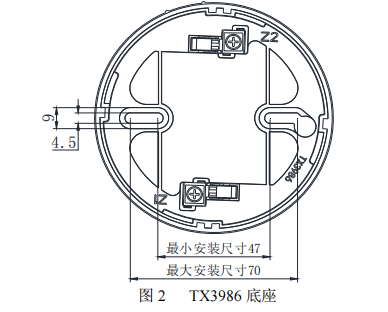

1.探測器的外形尺寸及安裝尺寸示意圖如圖 1、圖 2 所示。

2.工作原理

本產品主要采用紅外光、藍光雙波長煙霧傳感器探測煙霧，當煙霧濃度達到報警條件時，產品報警。

五、 安裝與接線

1.安裝方法

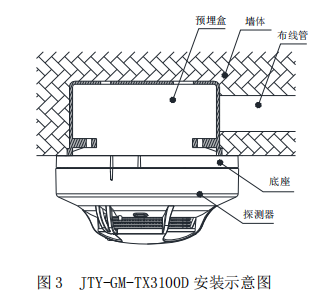

探測器安裝示意圖如圖 3 所示。預埋盒可采用 86H50 型標準預埋盒；安裝時將探測器底部

突起標記對應 TX3986 底座上突起標記順時針旋轉，即可將探測器安裝在底座上。

2．布線要求：總線(BUS)采用 RVS-2*1.0mm2或 1.5mm2線；穿金屬管（線槽）或阻燃 PVC 管敷設

3. 接線端子：Z1、Z2

4．安裝及測試：

1）安裝探測器之前，切斷回路的電源并確認全部底座的接線端子與電源相連，底座安裝牢靠。

2）將探測器按照對位標識放在底座上，順時針旋轉探測器，直至探測器鎖定到位。

3）火災報警控制器開機后，核對所有已安裝的探測器 LED 燈是否周期性閃爍。

4）使用生煙器使探測器報警，探測器指示燈將常亮，同時火災報警控制器發出報警信號。

5）測試結束后，通過火災報警控制器使探測器復位。

六、 使用和操作

編碼操作：可利用我司手持電子編碼器進行現場編碼（在 1～242 之間任意設定，但同一

個回路中地址碼應 ），具體設置步驟和方法請參見手持電子編碼器的使用說明書。

七、 注意事項

1．探測器未投入使用或房間進行裝修、粉刷施工時，請勿拆下防塵罩，避免探測器受到粉塵污染。

2．探測器在正式投入使用后，應摘下防塵罩并定期進行功能測試。

3．探測器在進行維護保養時，應切斷維護區域的邏輯控制功能，以免造成不必要的報警聯動。

免責聲明：

本公司的產品，如果是由于人為損壞、使用不當或自行改動、拆開而導致的失效，不屬于

保修范圍，因此而造成的一切后果本公司將不承擔任何責任。
