泰和安TX3206輸入/輸出模塊接線安裝技術

一、概述

泰和安TX3206輸入/輸出模塊（以下簡稱模塊）符合 標準 GB 16806-2006《消防聯動控制系統》。本模塊用于控制具有動作信號輸出的被動型消防設備(如：電梯、消防泵、風機等)，負

責將火災報警控制器的聯動指令傳送給受控設備，再將受控設備的動作反饋信號傳送回火災報

警控制器。

本模塊外形美觀，采用插拔式結構，方便施工安裝；采用專用集成芯片，具有強大的分析

判斷能力，可對所連接受控設備的控制線（斷路狀態、短路狀態）、反饋線（斷路狀態、短路

狀態）進行檢測，并通過指示燈給出狀態指示。

注意：在輸入線的末端（遠離模塊端）必須并聯一個 10K?的終端電阻，否則控制器將報

該模塊的“反饋線故障”。由于輸出線接有受控設備作為負載，故無須配接終端電阻；不可斷

開受控設備做試驗，否則控制器將報該模塊的“輸出線故障”。

二、特點

1．二總線，無極性

2．采用專用集成芯片

3．總線、輸入線、輸出線之間均采用隔離設計，減少外部干擾的影響

4．輸入可設置為常開或常閉模式

5．有源輸出

6．軟硬件多級濾波，提高抗干擾能力

7．插拔式結構，方便施工安裝

三、技術參數

1．總線協議：T3 協議

2．工作電壓：

總線電壓：15～28V（脈沖電壓）

3．工作電流：

總線監視電流：≤1.2mA 總線動作電流：≤40mA

4．指 示 燈：

輸入指示燈：紅色（正常監視狀態閃亮一次，故障狀態閃亮兩次，反饋狀態常亮）

輸出指示燈：紅色（動作狀態常亮）

5．編碼方式：電子編碼（占一個總線地址點，編碼范圍在 1～242 之間任意設定）

6. 輸出容量：DC24V/40mA

7．終端電阻：10KΩ

8．線 制：無極性二總線

9．使用環境：

溫 度：-10℃～55℃

相對濕度：≤95%RH，不凝露

10．外形尺寸：86mm×86mm×33mm（含底座）

11．重 量：約 98g（含底座）

12．執行標準：GB 16806-2006

四、結構特征和工作原理

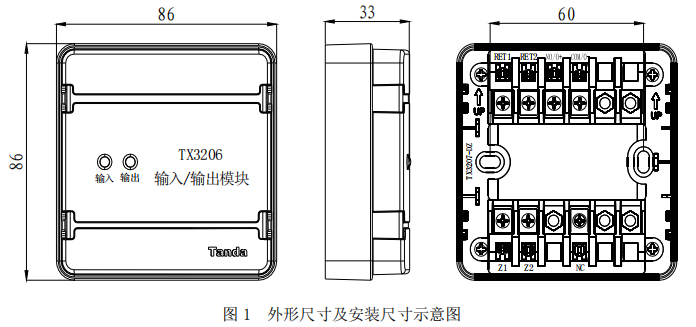

1．模塊的外形尺寸及安裝尺寸如圖 1 所示（單位：mm）。

2．工作原理

模塊采用專用集成芯片，將火災報警控制器的控制命令傳送給受控設備，并將受控設備的

反饋信號傳送回火災報警控制器，同時監測輸入線、輸出線狀態。

五、安裝與布線

警示：

? 安裝模塊之前，必須切斷回路的電源并確認底座已安裝牢靠，且連接線準確無誤。

? 在輸入線的末端（遠離模塊端）必須并聯一個 10K?的終端電阻（具體接線方法參見

圖 3）。

1．安裝方法

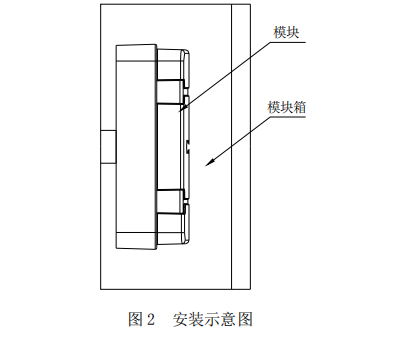

本模塊安裝在模塊箱中，將連接線正確連接至模塊底座，再安裝模塊即可，安裝示意圖如

圖 2 所示。

2．接線方式

模塊的接線方式如圖 3 所示。

3．接線端子說明

Z1、Z2：總線信號輸入，無極性；

RET1、RET2：監視信號輸入，無源節點；

NO/O+、COM/O-：有源輸出，輸出容量 DC24V/40mA；

4．布線要求

總線和輸入線宜采用 RVS-2×1.0mm2或 1.5mm2阻燃線，輸出線宜采用 BV-2×1.5mm2或

2.5mm2線，穿金屬管（線槽）或阻燃 PVC 管敷設。

六、使用與操作

編碼操作：可利用我司手持電子編碼器進行現場編碼（在 1～242 之間任意設定，但同一

個回路中地址碼應 ），具體設置步驟和方法請參見手持電子編碼器的使用說明書。

七、搬運和儲存

模塊的運輸、搬運、儲存均須在包裝狀態下進行。裝卸過程要輕拿輕放，防止碰撞損壞。

存儲環境應保持通風、干燥，切忌露天存放。

八、注意事項

1．值班人員應熟練掌握模塊的操作程序。

2．本模塊為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

3．應定期對模塊進行一次功能測試。
