泰和安TX3219A隔離器接線安裝技術

一、概述

TX3219A 隔離器模塊（以下簡稱隔離器），主要用于隔離總線上發生短路部分的設備，保證總線上的其它設備正常工作。待故障修復后，總線隔離器可自行將被隔離出去的部分重新納入系統。使用隔離器便于確定總線發生短路的位置。

二、特點

1、總線短路故障排除后，可自動將被隔離出去的部分重新納入系統

2、輸入、輸出信號無極性

3、有 100mA、200mA兩種輸出電流可選，通過內部跳線冒選擇

三、技術參數

1、工作電流：動作電流≥100mA 或 200mA（此時 K 短接）

2、負載能力：總線 24V，100mA； 總線 24V，200mA（K 短接）

3、指示燈：紅色（正常監視狀態不亮，動作時常亮）

4、線制：與控制器采用無極性二總線連接

5、插拔式模塊結構，方便施工安裝

6、使用環境：溫 度：-10℃～+55℃,相對濕度≤95%，不凝露

7、外形尺寸：87mm×87mm×37mm

8、殼體材料和顏色：ABS，米黃色

9、重量：約 130g

四、特征與工作原理

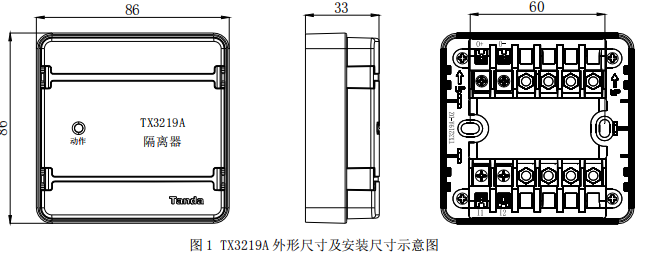

1、隔離器的外形示意圖如圖 1 所示。

2、工作原理

當隔離器輸出所連接的電路發生短路故障時，隔離器內部電路中的自復熔絲斷開，同時內部電路中的繼電器吸合，將隔離器輸出所連接的電路完全斷開?？偩€短路故障修復后，繼電器釋放，自復熔絲恢復導通，隔離器輸出所連接的電路重新納入系統。

五、安裝與布線

警示：安裝隔離器之前，必須切斷電源，并確認全部底座已安裝牢靠且，連接線準確無誤。

1．安裝方法

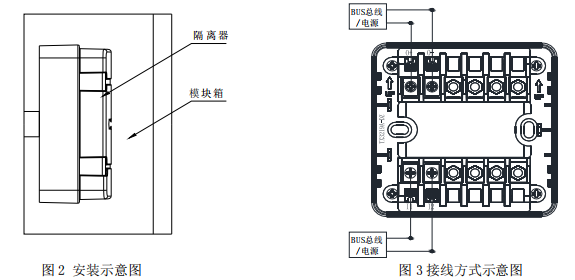

本隔離器安裝在模塊箱中，將連接線正確連接至隔離器底座，再安裝隔離器即可，安裝示意圖以及接線方式如圖 2、圖 3 所示。

2、布線要求:總線(BUS)采用 RVS-2*1.0 mm2或 1.5mm2線，穿金屬管（線槽）或阻燃 PVC管敷設。

六、應用方法

1、隔離器串接到總線中：總線輸入，無極性；總線輸出，無極性。

2、產品內部 K 短接時，總線輸出的更大 電流為 200mA；K 不短接時，總線輸出的更大 電流為 100mA。
