泰和安TX3219隔離器接線安裝技術

一、概述

TX3219 隔離器模塊（以下簡稱隔離器），主要用于隔離總線上發生短路部分的設備，保證總線上的其它設備正常工作。待故障修復后，總線隔離器可自行將被隔離出去的部分重新納入系統。使用隔離器便于確定總線發生短路的位置。

二、特點

1、總線短路故障排除后，可自動將被隔離出去的部分重新納入系統。

2、輸入、輸出信號無極性。

3、有 100mA、200mA 兩種輸出電流可選。

三、技術參數

1、工作電流：動作電流≥100mA 或 200mA（此時 K 短接）

2、 負載能力：總線 24V,100mA； 總線 24V,200mA（ K 短接）

3、 指示燈：紅色（正常監視狀態不亮，動作時常亮）

4、 線制：與控制器采用無極性二總線連接

5、 插拔式模塊結構，方便施工安裝

6、 使用環境：

溫 度：-10℃～+55℃,相對濕度≤95%，不凝露

7、外形尺寸：87mm×87mm×37mm

8、殼體材料和顏色：ABS，米黃色

9、重量：約 130g

四、特征與工作原理

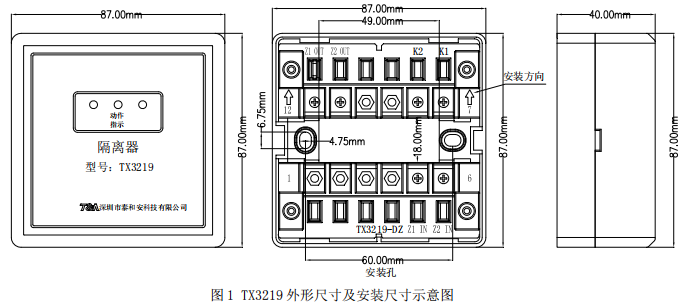

1、隔離器的外形示意圖如圖 1 所示。

2、 工作原理

當隔離器輸出所連接的電路發生短路故障時，隔離器內部電路中的自復熔絲斷開，同時內部電路中的繼電器吸合，將隔離器輸出所連接的電路完全斷開?？偩€短路故障修復后，繼電器釋放，自復熔絲恢復導通，隔離器輸出所連接的電路重新納入系統。

五、安裝與布線

警告：安裝設備之前，必須切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。

1、 安裝方法

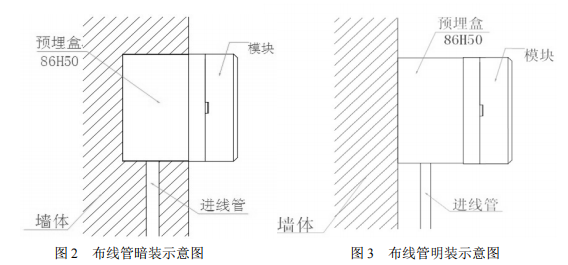

隔離器模塊采用明裝方式，分為進線管明裝和進線管暗裝，安裝時只需拔下模塊，從預埋盒的進線孔中穿入電纜并接在模塊底座的相應端子上，再插好模塊即可安裝好，安裝示意圖見圖 2、圖 3：

2、 布線要求:總線(BUS)采用 RVS-2*1.0 mm2或 1.5mm2線，穿金屬管（線槽）或阻燃 PVC 管敷設。

六、應用方法

a) 隔離器串接到總線中: 總線輸入，無極性；總線輸出，無極性。

b) K 短接時，總線輸出的更大 電流為 200mA；K 不短接時，總線輸出的更大 電流為 100mA。
