泰和安TX3154 消火栓按鈕接線安裝技術

一、概述

TX3154 消火栓按鈕為編碼型，防爆類型為本質安全型，防爆標志為 Ex ib IIC T6 Gb，適

用于石油、化工等行業具有防爆要求的 1 區及 2 區使用。本消火栓按鈕采用無極性二總線的

連接方式，防爆場所與 TX3400 隔離式安全柵配合使用，可接入本公司生產的 T3 系列火災報

警控制器。當需啟用消火栓按鈕時，可直接按下按片，此時消火栓按鈕的紅色啟動指示燈亮。

火災報警控制器在確認了消防水泵已啟動運行后，就向消火栓按鈕發出命令信號點亮綠色回答

指示燈，表示消防水泵已啟動運行。

二、特點

1. 軟硬件多級濾波，提高了消火栓按鈕的抗干擾能力，對電磁干擾有良好的抑制能力

2. 按片按下必須采用專用鑰匙手動復位

3. 按下消火栓按鈕按片，可由消火栓按鈕提供獨立輸出觸點，可直接控制其它外部設備

4. 編碼方式為電子編碼方式，可現場改寫

5. 帶底座插拔式安裝結構，便于工程施工布線

三、技術參數

1. 工作電壓：脈沖 15V～28V

2. 工作電流：

總線靜態電流：≤0.5mA 總線啟動電流：≤2.5mA

3. 輸出容量：額定 DC30V/100mA 無源輸出觸點信號，接觸電阻≤100mΩ

4. 防爆標志：Ex ib IIC T6 Gb

5. 防爆合格證：CNEx20.0064x

6. 本安參數：Ui=22V, Ii=109mA, Pi=0.60W, Ci=0.11μF, Li=0mH

7. 關聯設備：TX3400 隔離式安全柵，Uo=22V,Io=109mA,Po=0.60W,Co=0.12μF,Lo=2.0mH

8. 啟動零件形式：可重復使用型

9. 啟動方式：人工按下按片

10. 復位方式：用專用鑰匙復位。產品啟動后，打開消火栓按鈕鑰匙蓋（如圖 1）插入專用

鑰匙向右扭動 90 度，產品即可復位。

11. 狀態指示：

啟動指示燈，紅色，正常巡檢時周期性閃亮，閃亮周期約 6s，啟動時常亮。

回答指示燈，綠色，正常情況下不亮，有回答時常亮。

12. 線制：無極性二總線，若需直接啟泵控制，需將消火栓按鈕與水泵控制箱連接。

13. 編碼方式：電子編碼，編碼范圍（1～242）

14. 使用環境：溫度-20℃～+55℃ ，相對濕度≤95%RH，不凝露

15. 殼體材料：防爆 ABS 紅色

16. 外殼防護等級：IP43

17. 重量：約 92g(含底座)

18. 外形尺寸：90mm×90mm×34mm(含底座)

19. 安裝孔距：60mm

20. 執行標準：GB 16806-2006、GB 3836.1-2010、GB 3836.4-2010

四、結構特征和工作原理：

消火栓按鈕的外形示意圖如圖 1：

工作原理

本消火栓按鈕采用按壓啟動方式，通過機械結構進行自鎖，可減少人為誤觸發現象。消火

栓按鈕內置單片機，完成啟動檢測及與控制器通訊功能。按下消火栓按鈕按片，啟動消火栓按

鈕，消火栓按鈕提供獨立輸出觸點，啟動消防水泵，火災報警控制器在確認了消防水泵已啟動

運行后，點亮消火栓按鈕的綠色回答指示燈。

五、安裝與布線：

警告：安裝設備之前，必須切斷回路的電源并確認全部底殼已安裝牢靠且每一個底殼的連接線準確無誤。安裝應符合《GB/T 3836.15-2017》的有關要求。

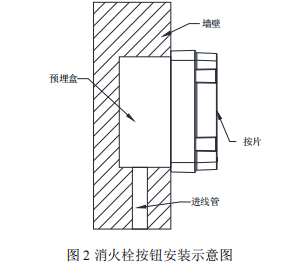

1、安裝方法:消火栓按鈕采用進線管暗裝方式（如圖 2）。

2、布線：

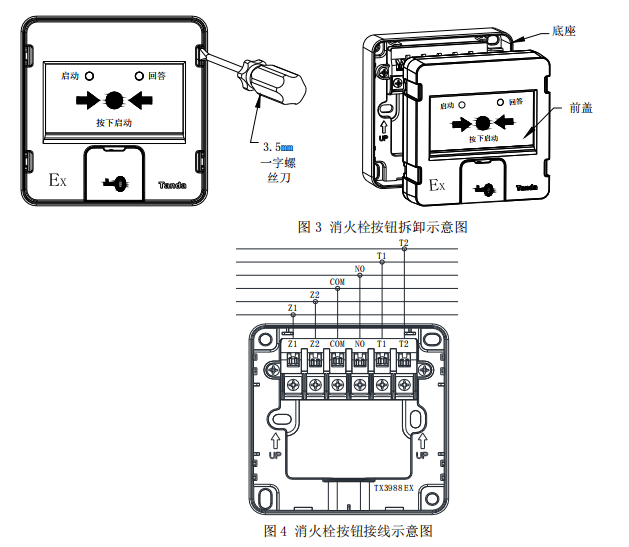

本消火栓按鈕底座與前蓋之間采用插拔式方式，使用 3.5mm 一字螺絲刀，即可將消火栓按鈕的底座與前蓋拆開（如圖 3）。接線如圖 4 所示，接線完畢再將消火栓按鈕裝在底座上，底座安裝時應注意方向，底座上標有安裝方向標志（如圖 4 ）。

Z1、Z2：與信號總線連接，無極性。

NO、COM：額定 DC30V/100mA 無源輸出端子，當消火栓按鈕按下時，輸出觸點閉合信號，

可直接控制外部設備。

T1、T2：水泵啟動回答信號輸入端子，無極性。

布線要求:

布線電纜應選用截面積≥1.0mm2

的本安電纜，且電纜間的分布電容不得大于 0.12μF，分布電感不得大于 2.0mH。本質安全電路電纜和非本質安全電路電纜應分開布線，應采用不同顏色的線進行區別，接線與探測器底座端子連接處應做密封處理（無裸露銅線）。穿金屬管（線槽）或阻燃 PVC 管敷設。

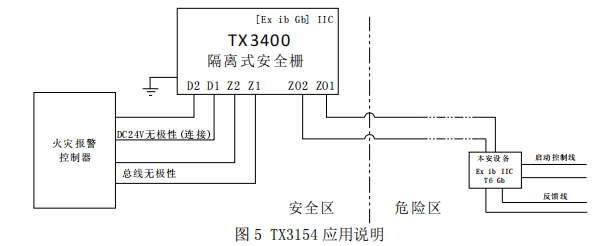

3、應用說明

防爆場所本消火栓按鈕必須與 TX3400 隔離式安全柵配接使用，若需直接啟泵控制，消防泵電源必須滿足防爆要求。

六、測試

警告：待全部設備都安裝完畢后再接通電源。

1. 消火栓按鈕在進行測試之前，應通知有關管理部門，系統將進行維護，因此會臨時停止

工作。同時應切斷將進行維護的區域或系統的邏輯控制功能，以免造成不必要的報警聯動。

2. 按下消火栓按鈕按片，消火栓按鈕紅色啟動指示燈應點亮，火災報警控制器應顯示該消

火栓按鈕地址，火災報警控制器在確認了消防水泵已啟動運行后，消火栓按鈕上綠色回答

指示燈應點亮。

3. 測試結束后，用復位鑰匙使消火栓按鈕復位，并通知有關管理部門系統恢復正常。

4. 在測試過程中不合格的消火栓按鈕需檢驗其連接線是否正常，然后再進行測試，如仍不能通過測試，則應返回維修。

七、使用與操作

編碼操作：可利用我司手持電子編碼器進行現場編碼（在 1～242 之間任意設定，但同一個回路中地址碼應 ），具體設置步驟和方法請參見手持電子編碼器的使用說明書。

八、搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行，裝卸過程要輕拿輕放，防止碰撞損壞。儲存環境應保持通風、干燥，切忌露天存放。

九、注意事項：

1. 本產品為消防產品，安裝、調試、維修、拆除必須由經過培訓合格后的人員進行，嚴禁他人隨意觸動；

2. 設備宜盡可能安裝在非危險場所，如不可能時，宜安裝在危險最小的場所；

3. 設備安裝方式應避免受外界電場或磁場的干擾, 應于電場或磁場保持足夠距離

4. 為避免產生易引燃爆炸性環境的火花，應避免同本質安全部件或限能部件之外的其他裸

露帶電部件不慎接觸；

5. 經防爆檢驗合格的產品，維修時不能隨意更換或改動影響防爆性能的元器件和結構；

6. 在測試過程中不合格的設備應先檢驗其連接線是否正常，然后再進行測試，如仍不能通過測試，則應返回維修；

7. 使用、維護和清潔時避免由靜電電荷引起點燃危險，使用在爆炸性環境中時，不應直接觸碰和擦拭設備，如必須擦拭、觸碰，則應在通風良好，無氣體泄漏的場所進行，并用擰干的濕布擦拭，嚴禁用干布擦拭探測器，以避免在外殼積聚靜電電荷；

8. 本產品為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

9. 每隔半年應對消火栓按鈕進行一次啟動功能測試。

10.該消火栓按鈕的專用復位工具應有專人進行保管和使用，由于非專用人員進行誤操作而造成的損失，我公司概不負責任。

11.安裝、使用和維護應遵守本說明書中規定。同時必須遵循 GB/T 3836.15-2017《爆炸性環境 第 15 部分：電氣裝置的設計、選型和安裝》的有關規定。
