泰和安TX3230無線中繼器接線安裝技術

一、 概述

TX3230 無線中繼器可與 JB-QB-TX3000M/JB-QB-TX3001M 家用火災報警控制器、JTY-GMTX3130 點型家用感煙火災探測器以及 TX3252/TX3252A/TX3252B 物聯網網關配接。該無線中繼器通過對 433MHz 無線信號進行放大，從而延長無線主機(TX3000M/TX3001M 和 TX3252 等)和分機（TX3130）之間的通訊距離，能夠有效提高無線信號傳輸?shù)姆€(wěn)定性。

二、 特點

1. 具有 433MHz 無線通訊接口，用于連接我司 433MHz 無線系列產品。

2. 可配接 JB-QB-TX3000M/JB-QB-TX3001M 家用火災報警控制器、JTY-GM-TX3130 點型家用感煙火災探測器以及 TX3252/TX3252A/TX3252B 物聯網網關。

3. 通過 220VAC 或 Micro_USB 5V 供電，方便現場接線。

4. 通電即可工作，無需配置，使用方便。

三、 技術參數

1. 工作電壓：AC220V 50HZ（AC187V～AC242V）

2. 功 耗：≤1W

3. 備電工作時間：≥5h

4. 通訊方式：433MHz 無線通訊

5. 更大 通信距離：

100m@空曠區域（中繼?中繼：200 米；中繼?其它：100 米）

6. 中繼級數：≤3 級；

7. 安裝方式：吸頂安裝或壁掛安裝

8. 使用環境：溫度-10℃～+55℃，相對濕度≤95%RH，不凝露

9. 外形尺寸：110.8mm×142.5mm×32.4mm

10.顏色：瓷白色

11.重量：約 138g（帶電池）

12.執行標準：Q/THA 10-2018

四、 結構特征與工作原理

1. 結構特征

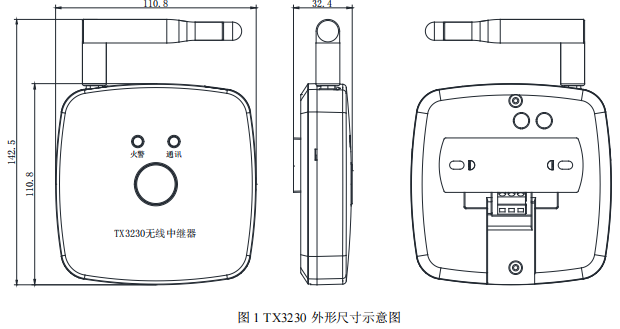

下圖為外形尺寸示意圖：

2. 工作原理

TX3230無線中繼器主要采用市電AC220V 供電,通過 433MHz 無線頻段獲取空間中的無線數

據，并通過該無線頻段對外轉發，實現中繼的目的。

五、 安裝與布線

1. 安裝

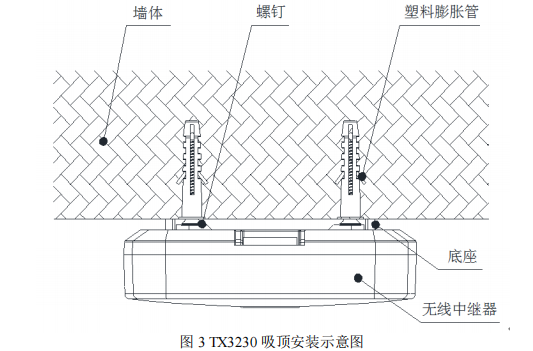

 TX3230 無線中繼器的底座如圖 2 所示，該中繼器采用吸頂安裝或壁掛安裝，吸頂安裝如圖

3 所示（單位：mm）：

2. 布線

 TX3230 無線中繼器可根據現場情況，靈活選用以下任何一種方式接入主電：

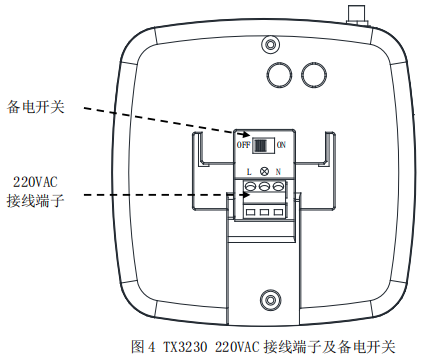

① “AC220V”供電：在斷開 AC220V 主電開關、確保安全的前提下，將市電的 L、N 線分

別接入無線中繼器歐式接線端子的左右兩側（中間端子懸空），并用螺釘鎖緊，然后

打開備電開關，安裝固定完成后，在確保安全的前提下，閉合 220VAC 主電開關，接入

主電。220VAC 接線端子、備電開關如圖 4 所示：

② “AC220V 轉 DC5V”適配器供電：將 USB 電源線的 Micro_USB 端插入無線中繼器的

Micro_USB 接口，USB 電源線的另一端接入適配器，然后將適配器接入市電 AC220V，然

后打開備電開關。Micro_USB 接口位置如圖 5 所示：

六、 使用與操作

1. 安裝前應檢查 TX3230 的外觀、部件是否完好無損，標識是否齊全，重點應檢查天線是否固

定好。

2. 在斷開 AC220V 主電開關、確保安全的前提下，按第五點所述要求進行安裝、布線，并打開

備電開關，完成產品的安裝、固定之后，接入主電。

3. 當綠色指示燈周期性閃亮?xí)r，表明設備已進入正常工作狀態。

4. 非空曠條件下，會影響中繼器的無線通訊距離，為保證無線通訊的穩定性，請選擇合理的位

置安裝無線中繼器；無線中繼器的實際傳輸距離，可參考如下規律：每穿一堵墻，無線通訊

距離大約衰減一半。

七、 搬運和儲存

設備運輸、搬運、儲存均須在包裝狀態下進行，裝卸過程應輕拿輕放，防止碰撞損壞。存

儲環境應保持通風、干燥，切勿露天存放。

八、 注意事項：

1. 本產品不能安裝于鐵箱等無線信號屏蔽嚴重的場所內。

2. 非空曠條件下，無線中繼器的通訊的距離應適當縮短盡量遠離發熱器件，應安裝在通風

干燥的環境中。

3．如果遇到不能自行排除的故障，請聯系代理商或廠家指導處理，請勿擅自拆卸產品。
