泰和安TX3219A隔離器接線安裝技術

一、概述

TX3219A 隔離器，主要用于隔離器輸出后發生短路的部分設備，保證控制器上的其它設備

正常工作。待故障修復后，隔離器可自行將被隔離出去的部分重新納入系統。使用隔離器便于

確定發生短路的位置。

本隔離器外形美觀，采用插拔式結構，方便施工安裝，接線方便牢靠，采用專用集成芯片，

具有強大的分析判斷能力，進行電流的監控，超過設定電流進行保護。

二、特點

1. 具有短路過流檢測保護功能

2. 內置專用集成芯片，輸出電流可選

3. 采用插拔式結構設計，接觸可靠，方便安裝、更換，便于施工

4. 短路故障排除后，可自動將被隔離出去的部分重新納入系統

三、技術參數

1．總線協議：T3 協議

2．工作電壓：15～28V

3．工作電流：

監視電流：≤2mA 動作電流：≤7mA

4．指 示 燈：

動作指示燈：紅色（正常監視狀態閃亮一次，保護狀態常亮）

5．設定方式：電子編碼（編碼范圍在 1～10 之間任意設定）

6. 負載能力：根據設定值決定（默認 400mA）

7．使用環境：

溫 度：-10℃～55℃

相對濕度：≤95%RH，不凝露

8．外形尺寸：86mm×86mm×33mm（含底座）

9．重 量：約 76.5g（含底座）

四、結構特征和工作原理

1．隔離器的外形尺寸及安裝尺寸如圖 1 所示（單位：mm）。

2．工作原理

當隔離器輸出所連接的電路發生短路故障或者超過設定電流時，隔離器內部電路中的電阻

接入電路，限制隔離器輸出所連接的電路的電流。短路故障修復后，內部電路的電阻被短路，

隔離器輸出所連接的電路重新納入系統。

五、安裝與布線

警示：

? 安裝隔離器之前，必須切斷電源，并確認全部底座已安裝牢靠且，連接線準確無誤。

1．安裝方法

本隔離器安裝在模塊箱中，將連接線正確連接至隔離器底座，再安裝隔離器即可，安裝示

意圖如圖 2 所示。

2.接線方式

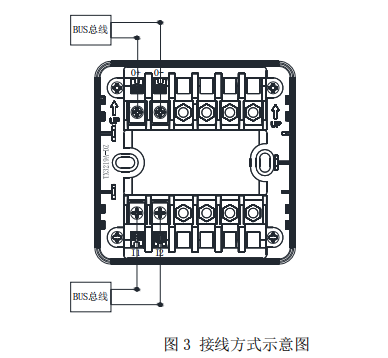

隔離器的接線方式如圖 3 所示：

3．接線端子說明

I1 I2：總線輸入，無極性

O+ O-：總線輸出

4．布線要求

電源線線宜采用 RVS-2×1.0mm2或 1.5mm2阻燃線穿金屬管（線槽）或阻燃 PVC 管敷設。

六、使用與操作

編碼操作：可利用我司手持電子編碼器進行現場編碼（在 1～10 之間任意設定保護電流

值），具體設置步驟和方法請參見手持電子編碼器的使用說明書。

七、搬運和儲存

隔離器的運輸、搬運、儲存均須在包裝狀態下進行。裝卸過程要輕拿輕放，防止碰撞損壞。

存儲環境應保持通風、干燥，切忌露天存放。

八、注意事項

1．值班人員應熟練掌握隔離器的操作程序。

2．本隔離器為消防產品，使用中必須嚴格執行值班和交接班制度，并做好運行記錄。

3．應定期對隔離器進行一次功能測試。

4. 該隔離器只可用于總線下，不可使用在其他電源方式下。
